Серия Е2 (плоский монтаж)

  • Цена розетки с рамкой: от 9.9 €

Серия GIRA Е2 (плоский монтаж) или для монтажа заподлицо подойдет тем, кто стремится к минимализму. Отличительной особенностью серии GIRA E2 (плоский монтаж) является то, что здесь полностью отсутствуют выступающие элементы. Розетки и выключатели этой серии максимально «утоплены» в поверхность стены либо (при установке в стандартную монтажную коробку) как бы "парят" на некотором расстоянии от стены.

 ВАЖНО!

Для того, чтобы электрофурнитура данной серии выступала из стены не более чем на 3мм СТАНДАРТНЫЕ МОНТАЖНЫЕ КОРОБКИ НЕ ПОДХОДЯТ! Необходимы специальные монтажные коробки Е2 (плоский монтаж) а так же отличные от стандартных самовозвратные механизмы  и клавиши к ним.

Т.е. для достижения максимального эффекта слияния с поверхностью стены необходимы специфические монтажные коробки (большей глубины) и выключатели с самовозвратными механизмами и специальными клавишами для них, поэтому если Вы планируете максимально "утопить" в стену  механизмы изделий серии Е2 (плоский монтаж), то учитывайте , пожалуйста, этот факт.

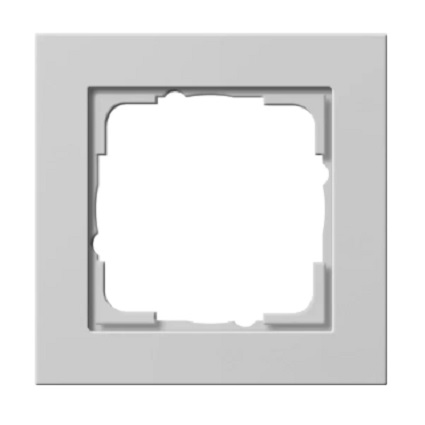

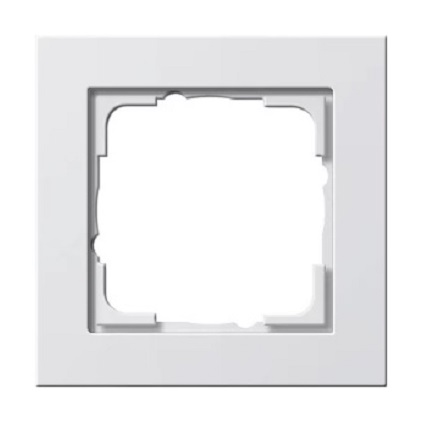

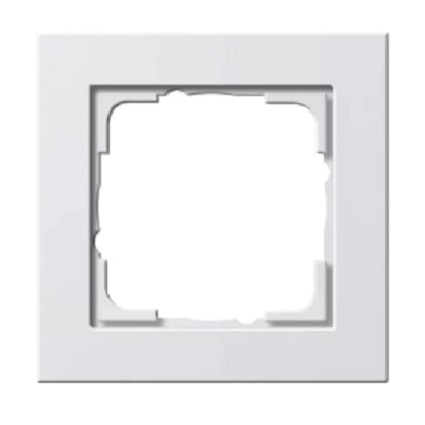

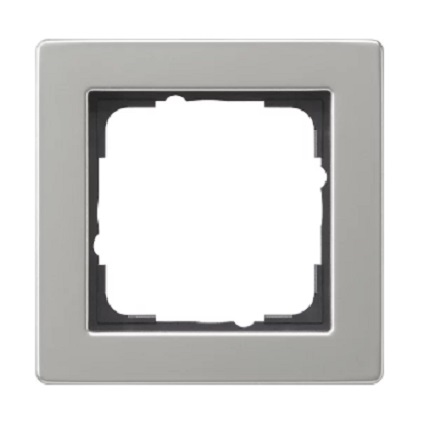

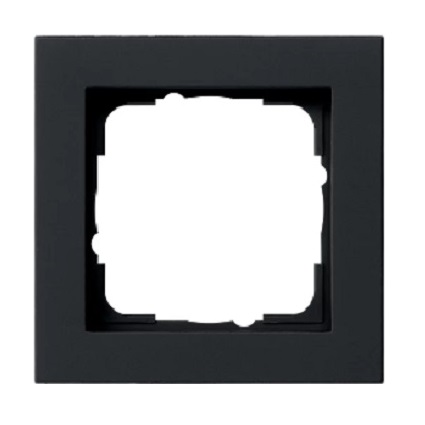

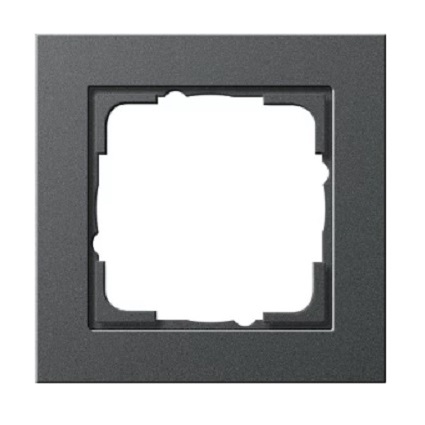

Цветовые варианты лицевых панелей, клавиш и рамок:



e22_alum e22_stal e22_white e22 black

 "под алюминий"

нерж.сталь

белый

черный матовый



Варианты монтажа:

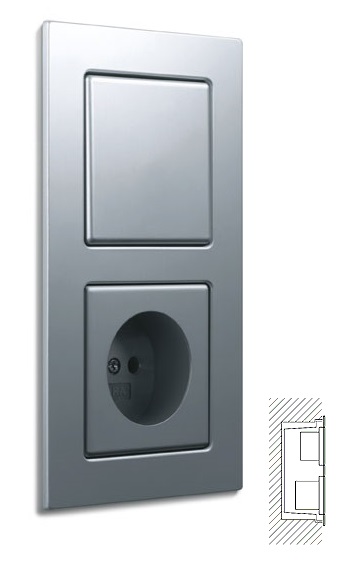

07 11

07 22

Плоский монтаж

в специальную монтажную коробку Е2 HIDDEN

Монтаж в стандартную монтажную коробку

"парящая" рамка



Плоский монтаж в кирпичную стену

(специальная монт.коробка Е2 (плоский монтаж)):

Сделать прямоугольный вырез, вставить коробку скрытого монтажа E2 (плоский монтаж), выровнять и зафиксировать, например, гипсом. (На розетке имеются две черточки для точного прикладывания уровня.) Вставить прилагаемую защитную крышку и заштукатурить стену. Вынуть защитную крышку и вырезать отверстие.
Вставить приборную коробку E2 (плоский монтаж) в коробку скрытого монтажа E2 (плоский монтаж) и выровнять.
Закрепить приборную коробку E2 (плоский монтаж) лапками. (Крепление, как у обычной коробки для полых стен.) Приборную коробку можно откорректировать на угол до 3°. Установить устройство и установочную рамку в приборную коробку знакомым способом.
В заключение надеть на устройство дизайнерскую накладку.
Установка завершена.


Плоский монтаж для полой стены

С помощью прилагаемого шаблона сделать прямоугольный вырез, вставить приборную коробку E2 (плоский монтаж) и выровнять.
Закрепить приборную коробку E2 (плоский монтаж) лапками. (Крепление, как у обычной коробки для полых стен.) Установить устройство и установочную рамку знакомым способом.
В заключение надеть на устройство дизайнерскую накладку.
Установка завершена.


Монтаж в стандартную 58-мм коробку скрытого монтажа ("парящая" рамка)

Вставить 58-мм коробку скрытого монтажа в стену.
Установить устройство и установочную рамку в приборную коробку знакомым способом.
В заключение надеть на устройство дизайнерскую накладку.
Установка завершена.

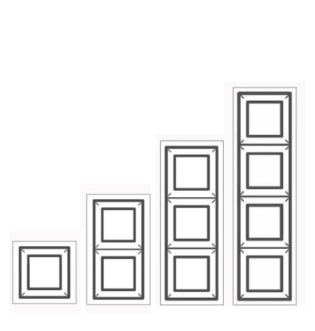

Рамки данной серии во всех цветовых вариантах  выпускаются от одного до пяти постов:

5 frames

 Рамки данной серии подходят как для вертикальной так и горизонтальной установки.

razmeri E22

Класс защиты IP 20.



Возможные комплектации:

GIRA предлагает множество изделий, благодаря которым электрооборудование в доме становится понятливым и мыслящим. Более 300 функций из GIRA System 55 можно реализовать в рамках серии выключателей GIRA E2 HIDDEN – для комфорта, энергосбережения и безопасности: выключатели, розетки, домофоны, аудиосистемы, решения для интеллектуального управления зданиями и многое другое.

010603011603012503014603015603
018803018903045502041502
130003235003236003237003
563203569003228203228403
569203569303569403

Все представленные розетки и выключатели серий можно установить в горизонтальном или вертикальном положении. Класс защиты изделий — IP-20.

Встроенные механизмы подключения тока в сеть выпускаются: одно/двух клавишные, с кнопочным включением и дополнительной подсветкой. Соединение питательных проводов и заземления обеспечивается креплением «клеммы» системой подключения:

  • простой соединительной;
  • двумя полюсами;
  • трехполюсной.

Помимо розеток и выключателей, в рамках представленных серий выпускают:

  • RDS-радиоприемники;
  • сенсорные выключатели;
  • карточные выключатели;
  • квартирные радиостанции;
  • биометрические кодовые замки.

Сборка изделий:

029603 clav

+

mrch 010600

+

0211221

=

sbor vikl e2

nakladka



 +



kompmech

 +

0211221

=

sbor comp e2

    rozetka

 +

0211221

=

sbor rozetka e2


Ознакомиться с внешним видом а так же купить розетки данной серии в Киеве можно у нас в офисе или заказав их доставку по Украине транспортной компанией.
